Защита на УАЗ тбуханка

Изготовленние ручное.

При изготовлении защиты из материалов мне понадобилось:

Труба квадратная 30мм длинной 6 метров, труба водянка 40 мм длинной 1 метр, лист металла 5мм размер 20x30 см, уголок 40 мм длинной 1 метр, баллончик коррозийной краски Bodi 950.

Первоначально были изготовлены 4ри одинаковые пластины для крепления несущей части, в них на одинаковом расстоянии сделаны 4ре отверстия для соединения с рамой.

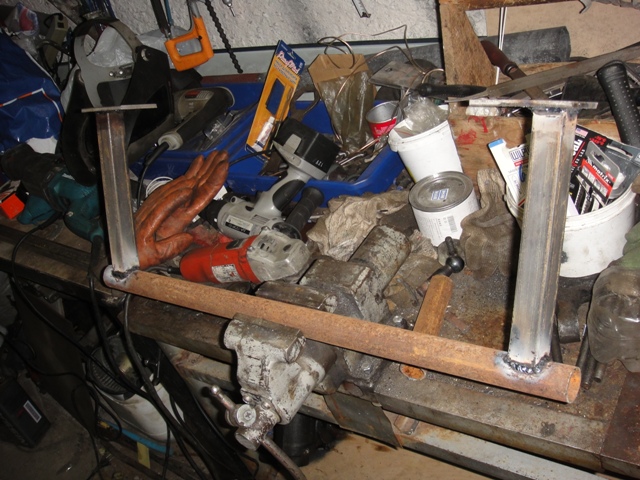

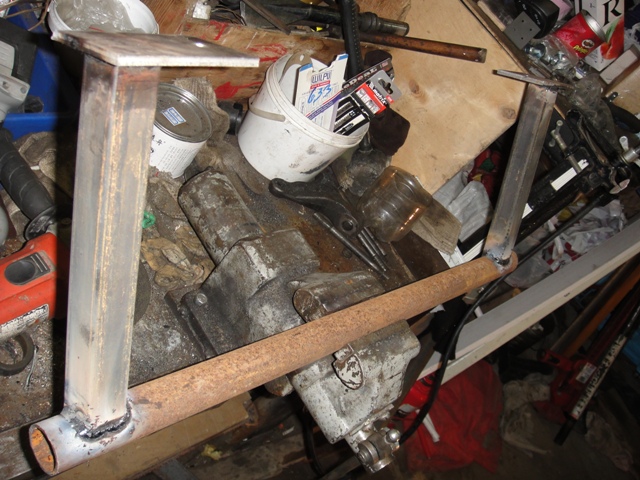

К двум пластинам был после отцентровки приварено по 35 см кусочку квадратной трубы.

С другой стороны круглая труба с небольшим углублением в квадратную.

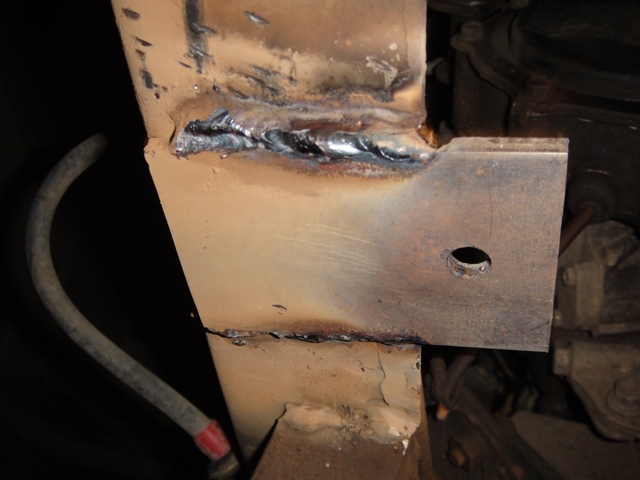

Оставшиеся две пластины были наживлены сваркой к раме в соединенном положении с задней частью защиты.

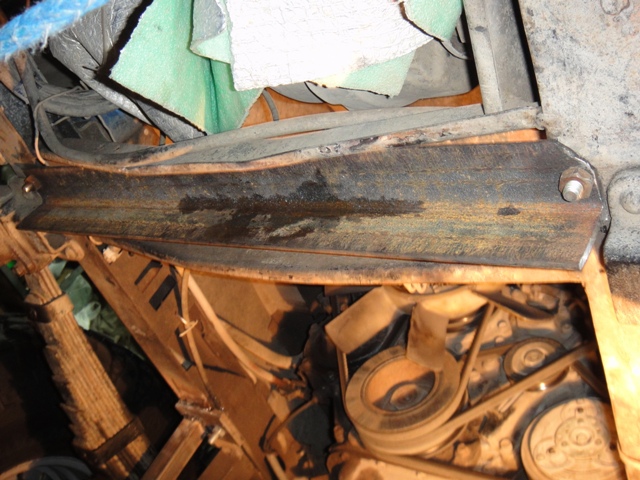

Вторым шагом было закрепление уголка в непосредственной близости с клёпками крепления рессор, двумя болтовыми соединениями.

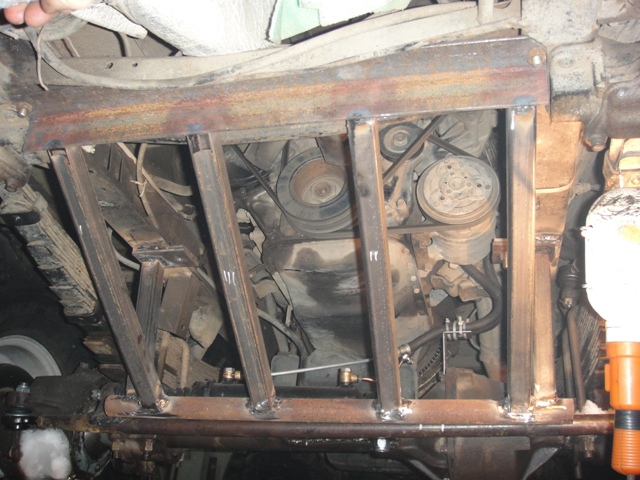

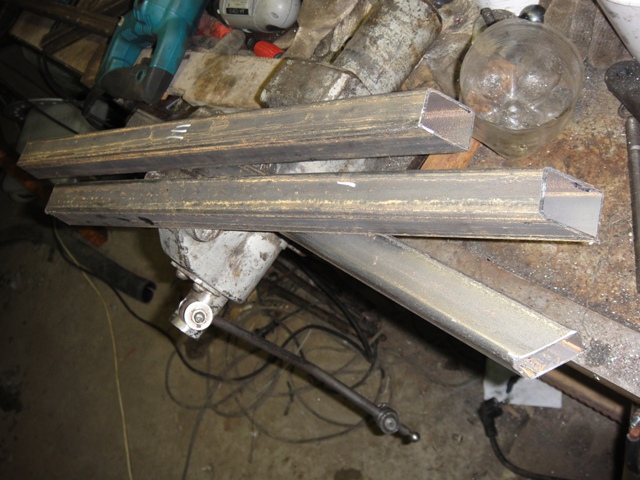

Самым сложным было изготовление четырёх поперечных креплений так как они все отличались по длине и изготавливались по методу на глаз J, каждая индивидуально подгонялась и помечалась номером.

Далее в подвешенном состоянии всё слегка обваривалось и после в снятом состоянии полностью проваривалось, и болгарочкой зачищалось.

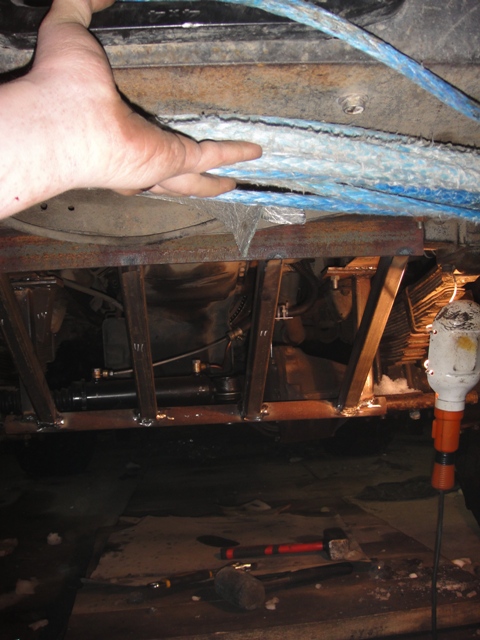

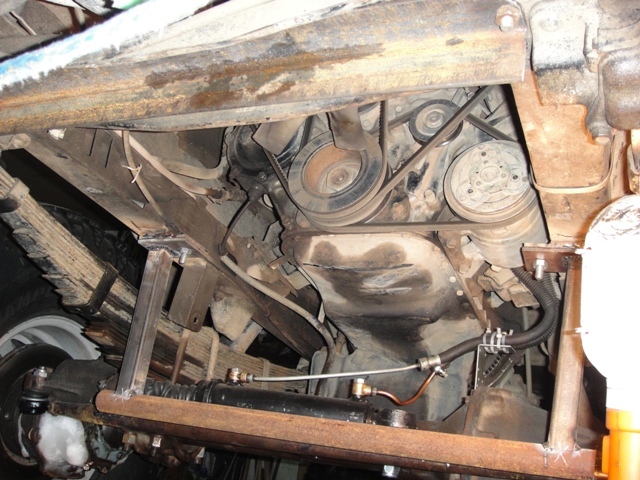

После контрольной установки пришлось сделать доводку одного отверстия крепления, а всё остальное стало как родное.

Последняя стадия окраска в чёрный цвет.

Осталось только найти лист алюминия и в Бой ! J

Отдельно спасибо Вадиму, кулибину нашего Джип Клуба.
